IO-Link - Placa eletrônica para replicação de acionamentos sem fio
IO-Link - Placa eletrônica para replicação de acionamentos sem fio
IO-Link foi projetado para permitir que acionamentos elétricos sejam feitos e monitorados a longas distancias sem o uso de cabos de comando. IO-Link é rápido, seguro e robusto. Replica os acionamentos nas duas direções, entrada e saída com segurança em ambientes que impossibilitariam o uso de cabos.

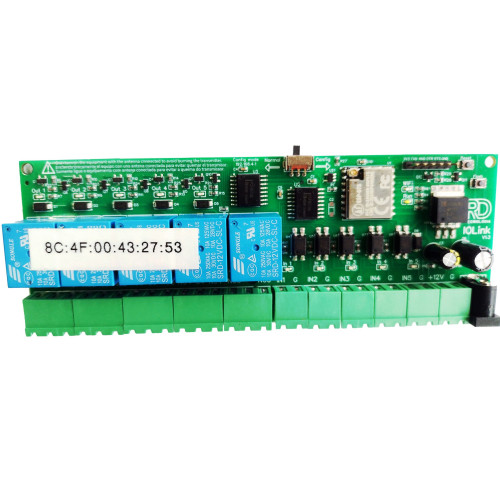

Especificações Técnicas
- Alimentação: DC 10 a 16V;
- Leds para status de alimentação, programa e comunicação;
- Programação inicial via hotspot por smartphone, tablet ou pc;
- 5 saídas para acionamentos de 250V / 10A;
- 5 entradas de acionamentos com contato seco;
Funcionalidades & Destaques
O IO-Link oferece:
• Agrupamento com 1 IO-Link configurado como central e até 5 IO-Link como nós;
• Cada acionamento na central replicará na saída correspondente em todos os nós;
• Acionamento em qualquer um dos nós será replicado na saída correspondente da central;
• Tempo de resposa de replicação de 100ms com reconferência de status a cada segundo;
• Configuração para saídas normais ou invertidas (em caso de falha da placa ou comunicação, as saídas serão acionadas);
• Comunicação precisa com distancia entre placas de 500 metros usando antena móvel padrão de 3 dbi;
• Possibilidade de usar antena direcional Yagi (para celular rural) para comunicação de até 10Km entre placas;
• Watchdog independente para monitoramento de falhas da CPU.
Princípio de Funcionamento

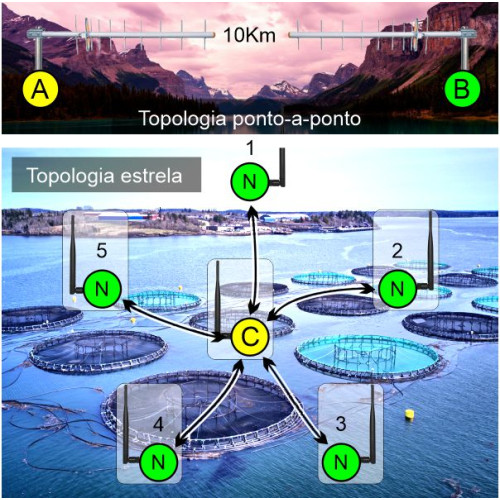

O IO-Link funciona com uma topologia de estrela ou ponto-a-ponto, no modo estrela está no centro uma central que recebe acionamentos de cada nó e replica em sua saída carrespondente usando lógica OR.
Nas pontas até 5 nós que recebem os acionamentos das portas da central e replicam em suas saídas correspondentes.
O sistema também permite topologia ponto-a-ponto, onde a entrada de uma será replicada na saída da outra e vice-e-versa.
Em todos os casos a formação de grupos de comunicação é feita informando o endereço de MAC de cada placa ao seu lado oposto. Ou seja, em um caso de ponto-a-ponto a placa A recebe o MAC da B e vice-e-versa. Na topologia de estrela, a central recebe o MAC de todos os nós, e todos os nós recebem o MAC da central.
Aplicações Recomendadas
Ideal para situações onde o uso de cabos de comando são inviáveis devido a condições físicas, de segurança ou onerosas. Um exemplo clássico é o uso em grandes lagos, onde tanques são distanciados entre si e necessitam de acionamentos elétricos independentes.
